Produkto pozicionavimas
JINGSUN JAM132D 815-850N yra 210 mm plokštelinis 132 pus{5}}n tipo TOPCon dvipusis dvigubo stiklo PV modulis, apimantis nuo 815 W iki 850 W išėjimo galią.
2,0 mm+2.0mm padengtas pusiau grūdintas dvigubas stiklas palaiko 1500 V aukštą nuolatinės srovės sistemos įtampą.
Subalansuojantis didelę energijos gamybą, puikų atsparumą oro sąlygoms ir mažas kapitalo sąnaudas, tai yra optimalus didelės-galios PV modulis komunalinėms-masto PV gamykloms ir C&I projektams ant stogų.
Pagrindiniai diferencijuoti pranašumai
Itin-didelė galia ir puikus efektyvumas
Didžiausia vieno modulio išvestis pasiekia 850 W, o didžiausias efektyvumas – iki 27,12%, galios tolerancija tik 0–+5W teigiama, be neigiamų galios nuostolių, todėl tiekiama didesnė galia per tą patį plotą.
Žemos temperatūros koeficientas stabiliam metiniam našumui
Tik Pmax temperatūros koeficientas -0,350 %/laipsnis, kur kas mažiau galios blogėjimo esant aukštai temperatūrai nei tradiciniai P tipo moduliai. Metinis linijinis galios sumažėjimas yra tik 0,45%, o tai užtikrina stabilias energijos pajamas 30 metų.
Pus-Kelių{1}}šynų dizainas su kelių- nuostolių mažinimo apsauga
132-ląstelių (6 × 22) pusės-iškirpimo išdėstymas optimizuoja šešėlių praradimą, slopina karštąsias vietas ir pagerina atsparumą mikroįtrūkimams, drastiškai sumažindamas galios nuostolius svetainėse, kuriose yra medžių ir pastatų šešėliai.
Dviveidis dvigubas stiklas papildomai galiai padidinti
Dviguba stiklo struktūra pašalina įprasto plastikinio užpakalinio sluoksnio senėjimo riziką. Bifacial dizainas suteikia iki 10 % papildomos galios, fiksuodamas žemės atspindėtą šviesą, idealiai tinka pievoms, smėliu ir sniegu padengtoms vietoms. Priekinė statinė apkrova 5400Pa ir galinė statinė apkrova 2400Pa užtikrina puikų atsparumą sniegui ir vėjui.
1500 V aukštos įtampos sistema, skirta sumažinti bendrąsias BOS išlaidas
Suderinamas su IEC 1500 V nuolatinės srovės sistemos įtampa, leidžiantis daugiau modulių vienoje eilutėje, kad būtų sumažintas kabelių, stelažų ir keitiklių suvartojimas, efektyviai sumažinant PV įrenginių pradinę CAPEX.
Pagrindiniai parametrai
|
Prekė |
Specifikacija |
|
Ląstelės tipas |
N-Įveskite TOPCon |
|
Vaflių dydis ir kiekis |
210 mm, 132 perpjautos ląstelės (6 × 22 išdėstymas) |
|
Bendras matmuo |
2384×1303×33 mm |
|
Grynasis svoris |
38,5 kg ± 3 % |
|
Stiklo konfigūracija |
2,0 mm+2.0mm padengtas pusiau-grūdintas dvigubas stiklas |
|
Jungiamoji dėžutė |
IP68, 3 apėjimo diodai |
|
Jungtis |
Suderinamas su MC4 |
Pagrindiniai techniniai pranašumai
N-Tip TOPCon High{1}}Efficiency Cell Technology
Įprastų P- tipo PV modulių galia smarkiai sumažėja esant aukštai aplinkos temperatūrai. Mūsų N- tipo ląstelės pasižymi puikiu temperatūros našumu:
Isc temperatūros koeficientas: +0.045%/laipsnis
Temperatūros koeficientas Voc: -0,275%/laipsnis
Temperatūros koeficientas Pmax: -0,350%/laipsnis
Mažiau galios susilpnėjimas karštose vasaros ir atogrąžų regionuose, geresnis silpnos-šviesos atsakas ir daug mažesnis ilgalaikis-šviesos{2}}sukeltas gedimas, palyginti su P-tipo moduliais.
Pus{0}}Pjovimas + kelių{2}}šynų optimizuota struktūra
132 per pusę{1}}perpjautos ląstelės padalija srovės srautą, kad išspręstų tris pagrindinius pramonės problemų klausimus:
Didelis galios praradimas dėl dalinio šešėliavimo;
Viešosios interneto prieigos taško rizika, dėl kurios modulis perdegs;
Mikro{0}}įtrūkimai susidarė transportuojant ir montuojant.
Pagerina atsparumą gedimams ir sumažina{0}}pakeitimo ir priežiūros išlaidas po operacijos.
Visiškai sandari bifacialinė dvigubo stiklo kapsulė
Priekinės ir galinės pusės padengtos 2 mm pusiau{1}}grūdintu padengtu stiklu, visiškai pašalinantis senėjimą ir vandeniui{2}}laidų plastikinį galinį sluoksnį:
Atsparus vandeniui,-atsparus drėgmei, atsparus druskai-purškimui ir ultravioletiniams
Galinė pusė fiksuoja žemės atspindėtą šviesą, kad būtų generuojama bifacialinė energija, iki 10% papildomos galios;
Negelsta arba nesisluoksniuoja užpakalinis sluoksnis, tinkamas naudoti lauke ilgiau nei 25 metus.
1500 V aukštos įtampos sistemos suderinamumas
Maksimali sistemos įtampa iki 1500 V (IEC standartas), su maksimaliu serijiniu saugikliu, kurio nominalioji galia yra 25 A.
Aukštos-įtampos dizainas sutrumpina kabelių tiesimo ilgį ir sumažina stelažų ir kombainų dėžių skaičių, todėl žymiai sumažinamos BOS sąnaudos - – pagrindinės sąnaudos-mažesnis sprendimas didelėms-statybinėms PV gamykloms.
IP68 visiškai sandari jungiamoji dėžutė
Įtaisyti-3 apėjimo diodai, kad automatiškai atskirtų tamsesnius elementus ir išvengtų visiško-modulio maitinimo išjungimo. IP68 atsparumas dulkėms ir vandeniui užtikrina stabilų veikimą esant stipriam lietui, smėlio audrai ir ekstremalioms oro sąlygoms.
STC elektriniai parametrai
Bandymo sąlygos: apšvita 1000 W/m², elemento temperatūra 25 laipsniai, AM1.5G
|
Modelis |
Pmax (W) |
Voc (V) |
Vmp(V) |
Isc(A) |
Imp(A) |
Modulio efektyvumas |
|
JAM132D-815 |
815 |
52.77 |
45.82 |
19.10 |
17.79 |
24.62% |
|
JAM132D-820 |
820 |
52.82 |
45.92 |
19.17 |
17.86 |
24.97% |
|
JAM132D-825 |
825 |
52.92 |
45.99 |
19.21 |
17.94 |
25.37% |
|
JAM132D-830 |
830 |
53.01 |
46.09 |
19.27 |
18.01 |
25.77% |
|
JAM132D-835 |
835 |
53.09 |
46.21 |
19.32 |
18.07 |
26.02% |
|
JAM132D-840 |
840 |
53.16 |
46.30 |
19.38 |
18.14 |
26.42% |
|
JAM132D-845 |
845 |
53.22 |
46.43 |
19.44 |
18.20 |
26.77% |
|
JAM132D-850 |
850 |
53.30 |
46.53 |
19.51 |
18.27 |
27.12% |
Pastabos: galios tolerancija 0~+5W; STC matavimo tolerancija: Pmax ±3%, Voc ±2%, Isc ±4%
NOCT elektriniai parametrai
Nominali veikimo elemento temperatūra: 45±2 laipsniai
|
Modelis |
Pmax (W) |
Voc (V) |
Vmp(V) |
Isc(A) |
Imp(A) |
|
JAM132D-815 |
818 |
52.44 |
45.82 |
21.18 |
17.86 |
|
JAM132D-820 |
823 |
52.54 |
45.92 |
21.23 |
17.98 |
|
JAM132D-825 |
828 |
52.64 |
45.99 |
21.28 |
18.00 |
|
JAM132D-830 |
833 |
52.74 |
46.09 |
21.33 |
18.07 |
|
JAM132D-835 |
838 |
52.84 |
46.21 |
21.37 |
18.13 |
|
JAM132D-840 |
843 |
52.94 |
46.30 |
21.42 |
18.21 |
|
JAM132D-845 |
848 |
53.04 |
48.43 |
21.47 |
18.26 |
|
JAM132D-850 |
853 |
53.14 |
48.53 |
21.52 |
18.33 |
Bendrieji aplinkos ir mechaniniai parametrai
Darbinės temperatūros diapazonas: -40 laipsnių ~ +85 laipsnių
NOCT: 45±2 laipsniai
Maksimali sistemos įtampa: 1500 V (IEC)
Max serijos saugiklio nominalioji vertė: 25A
Priekinė statinė apkrova: 5400Pa; Galinė statinė apkrova: 2400Pa
Maksimalus dviveidis galios padidėjimas: 10% (priklauso nuo žemės albedo)
Ugnies taikymo klasė: A klasė
Mechaninės ir kabelių specifikacijos
Išvesties kabelis: 4mm² (IEC) / 12AWG (UL); Standartinis ilgis +400mm / -200 mm, galimas tinkinamas ilgis
Jungtis: su MC4 suderinamas kištukas ir lizdas
Pakuotė: 33 moduliai palete; 594 moduliai 40'HC konteineryje
Patikimumo ir pratęstos garantijos politika
Dviguba garantija
15 metų visa gaminio garantija
Negarantuoja jokių medžiagų, gamybos ir surinkimo defektų per 15 metų. Taisymo arba pakeitimo paslauga teikiama esant ne-dirbtiniams gedimams.
30 metų linijinės galios garantija
Pramonėje -pirmaujanti ilgalaikė- galios garantija, metinis linijinis galios sumažėjimas ribojamas tik 0,45 %, todėl FE jėgainėms užtikrinama stabili galia ir pajamos daugiau nei 30 metų.
Daugiamatis{0}}atsparumas oro sąlygoms
Didelė mechaninė apkrova: 5400 Pa priekinė sniego apkrova tinka dideliame-aukštyje ir sunkiai sniego regionams; 2400Pa galinio vėjo apkrova atlaiko stiprų vėją.
Visiškas-Temperatūros stabilus veikimas: įprastas energijos generavimas nuo -40 laipsnių šalčio iki 85 laipsnių aukštos temperatūros, suderinamas su visomis klimato zonomis.
Apsauga nuo mikroįtrūkimų ir maža viešosios interneto prieigos taško rizika: pusiau{1}}perpjauta konstrukcija sumažina srovės srautą, kad būtų išvengta viešosios interneto prieigos taško perdegimo ir gaisro pavojaus.
Korozijai{0}}atsparus dvigubas stiklas: be plastiko užpakalinio sluoksnio, patvarus pakrančių, druskingų{1}}šarmų ir chemijos pramonės zonose, kuriose yra didelė korozinė atmosfera.
Elektros saugos projektavimas
IP68 vandeniui atspari jungiamoji dėžutė su nepriklausomais apėjimo diodais, kad automatiškai izoliuotų užtemdytus elementus. Visiškai atitinka IEC saugos standartus, A ugnies klasė saugiam fotovoltinės elektrinės darbui.
Visi{0}}scenarijų taikomųjų programų sprendimai

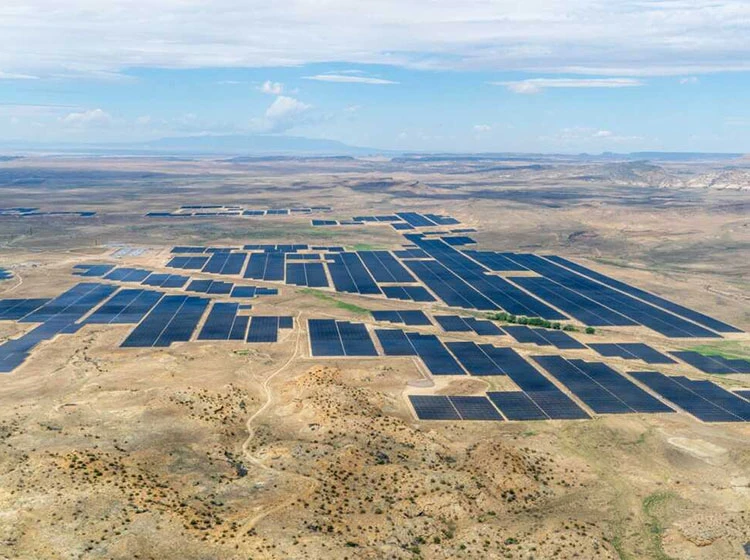

Utility{0}}Masto antžeminės fotovoltinės elektrinės
815–850W didelė galia sumažina modulių kiekį vienai MW galiai; 1500 V aukštos įtampos nupjauna kabelį, polius ir stelažus. Dvipusis dvigubas stiklas maksimaliai padidina galią dykumose, pievose ir sniego laukuose, idealiai tinka GW{4}}lygio dideliems fotovoltinės energijos projektams.
Komercinis ir pramoninis stogo skirstomasis PV
Grynasis svoris 38,5 kg tinka betoniniams ir metaliniams stogams. N-tipo puikus silpnas-šviesos našumas užtikrina aukštesnės kartos našumą gamykloms, kuriose pastatai ir medžiai yra iš dalies užtemdyti, puikiai tinka{4}}savarankiškoms C&I PV sistemoms.
Pakrančių ir druskingų-šarmų-korozijos projektai
Dviguba stiklo kapsulė pašalina užpakalinio sluoksnio išsisluoksniavimą ir senėjimo skausmo taškus, būdingus pakrantės PV sistemose, atspari druskos rūkui ir drėgmės erozijai, kad pailgėtų viso augalo tarnavimo laikas.
Individualūs specialieji projektai
Taikoma paprastiems BIPV, žemės ūkio ir žuvininkystės{0}}PV papildomiems projektams. Bifacial struktūra visiškai išnaudoja atspindėtą šviesą iš dirbamos žemės ir vandens paviršiaus, kad padidintų energijos pajamas.
DUK
Kl .: kokia yra modulių galios tolerancija?
A: 0–+5W tik teigiama tolerancija, gamyklos išėjimo galia niekada mažesnė nei vardinė galia, be neigiamo nuokrypio nuostolių.
K: Kiek papildomos galios gali generuoti bifacialiniai moduliai?
A: Iki 10 % galios padidėjimas, priklausomai nuo žemės albedo; geriausias našumas ant smėlio, sniego ir baltų stogų.
Kl .: kokia yra maksimali suderinama sistemos įtampa?
A: 1500 V DC (IEC standartas), optimalus didelės-įtampos sąnaudų-sprendimas didelėms-masto PV gamykloms.
Kl .: ką tiksliai apima garantijos politika?
A: 15 metų visa gaminio garantija ir 30 metų linijinės galios garantija, metinis galios sumažėjimas ribojamas iki 0,45%.
Kl .: Ar galima pritaikyti kabelio ilgį ir rėmo išvaizdą?
A: Palaikomos tinkintos rėmo spalvos ir teigiami / neigiami kabelių ilgiai, susisiekite su pardavimo komanda dėl asmeninių sprendimų.
K: Koks darbinės temperatūros diapazonas yra taikomas?
A: nuo -40 laipsnių iki +85 laipsnių, tinka visoms vidaus ir užjūrio atogrąžų ir šalto klimato juostoms.
